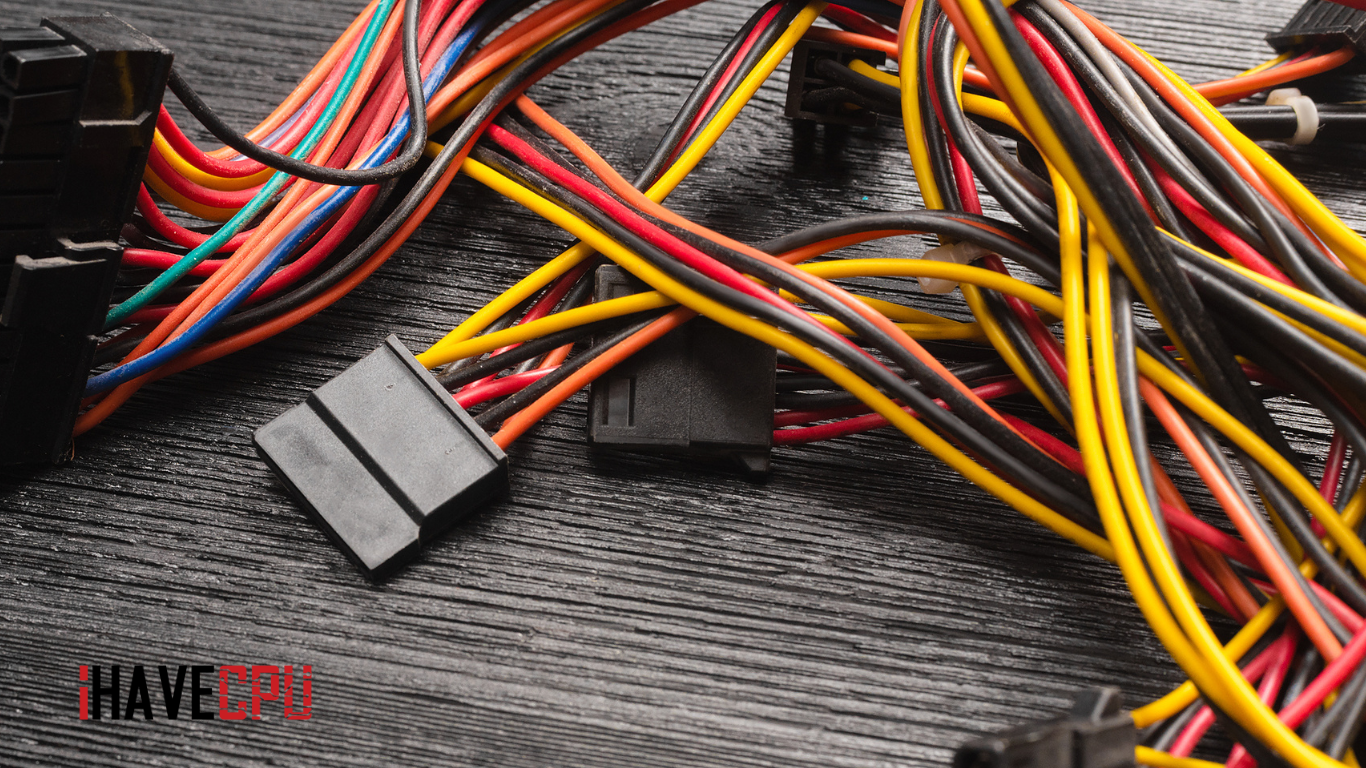

Power Supply สีสายไฟ แต่ละสีใช้งานยังไง และวิธีตรวจสอบสายไฟ





เมื่อคุณเลือกที่จะใช้งานพาวเวอร์ซัพพลาย คอมพิวเตอร์ไม่ว่าจะเป็นประเภทไหน เรื่องของการสังเกต Power Supply สีสายไฟเป็นสิ่งที่มองข้ามไม่ได้ เพราะสายแต่ละสีมาพร้อมหน้าที่ และการทำงานที่แตกต่างกันไป หากเกิดปัญหาขึ้นการรู้ว่าสายสีไหนที่เป็นปัญหาจะทำให้คุณสามารถแก้ไขได้ง่ายดายมากขึ้นเช่นเดียวกัน ดังนั้นวันนี้เรามาทำความรู้จักกันว่าสาย Power Supply มีอะไรบ้าง พร้อมวิธีการตรวจสอบสายไฟเพื่อดูแลความปลอดภัยในการใช้งานตลอดอายุการใช้งาน และเพิ่มความปลอดภัยให้กับคอมพิวเตอร์สเปคแรงของคุณ



Power Supply สีสายไฟมีกี่สี



สำหรับ Power Supply สีสายไฟหลัก ๆ จะมีทั้งหมด 10 สีด้วยกัน ซึ่งแต่ละเส้นก็จะทำหน้าที่แตกต่างกันไป เมื่อรู้กันแล้วว่าพาวเวอร์ซัพพลาย มีหน้าที่อะไร ดังนั้นการเข้าใจหลักการทำงานของสายไฟแต่ละเส้นให้ชัดเจนสามารถช่วยเพิ่มความปลอดภัย และประสิทธิภาพในการใช้งานให้กับคุณได้อย่างแน่นอน



1. สายสีดำ

พาวเวอร์ซัพพลาย คอมทุกตัวต้องมีสายสีนี้ เพราะเป็นสายกราวด์ หรือสายดินนั่นเอง ซึ่งสายนี้มีเอาไว้เพื่อป้องกันกระแสไฟฟ้ารั่วจากตัวเครื่อง ซึ่งจะนำกระแสไฟฟ้าไหลลงดิน ถ้าขาดสายสีนี้ไปอาจเกิดอันตรายถึงชีวิตจากการเกิดไฟฟ้าช๊อตได้เลยทีเดียว

2. สายสีส้ม

สายไฟมีแรงดัน +3.3 V ใช้เพื่อจ่ายไฟให้กับอุปกรณ์อื่นอย่าง CPU

3. สายสีแดง

สายไฟมีแรงดัน +5 V ใช้เพื่อจ่ายให้กับอุปกรณ์ต่าง ๆ ที่ต้องการใช้กำลังไฟนี้

4. สายสีเหลือง

สายไฟมีแรงดัน +12 V  ใช้เพื่อจ่ายให้กับอุปกรณ์ต่าง ๆ ที่ต้องการใช้กำลังไฟนี้



5. สายสีฟ้า

สายไฟมีแรงดัน -12 V  ใช้เพื่อจ่ายให้กับอุปกรณ์ต่าง ๆ ที่ต้องการใช้กำลังไฟนี้

6. สายสีเขียว

สาย Power On ทำหน้าที่รับผิดชอบการเปิดและปิดเครื่อง

7. สายสีม่วง

สายไฟมีแรงดัน +5 V Standby ทำหน้าที่เป็นแหล่งจ่ายไฟแบบสแตนบายเพื่อรองรับส่วนที่ต้องการ

8. สายสีเทา

สาย Power Good

9. สายสีน้ำตาล

สายไฟมีแรงดัน +3.3 V Sense

10. สายสีขาว

Power Supply สีขาวเป็นสายไฟมีแรงดัน -5 V  ใช้เพื่อจ่ายให้กับอุปกรณ์ต่าง ๆ ที่ต้องการใช้กำลังไฟนี้



Power Supply สีสายไฟแต่ละสี ตัวเชื่อมแต่ละแบบทำหน้าที่อะไรบ้าง



Power Supply หรือ PSU ไม่ได้มีแค่หน้าที่จ่ายไฟเท่านั้น แต่ยังมีรายละเอียดสำคัญอย่าง “สีของสายไฟ” และ “ประเภทของขั้วต่อ” ที่ควรรู้ไว้ เพราะช่วยให้ติดตั้ง เปลี่ยน หรือแก้ปัญหาได้อย่างถูกต้องและปลอดภัยมากขึ้น โดยเฉพาะในกรณีที่สายไฟเกิดความเสียหาย

สีสายไฟของ Power Supply

สายไฟแต่ละสีถูกกำหนดให้ทำหน้าที่ต่างกัน เช่น สีเหลืองมักใช้จ่ายไฟ 12V ส่วนสีอื่น ๆ ก็จะมีแรงดันและหน้าที่เฉพาะของตัวเอง การเข้าใจพื้นฐานนี้จะช่วยให้ตรวจสอบระบบไฟได้ง่ายขึ้น

ขั้วต่อสายไฟหลัก 20+4 พิน

นี่คือขั้วต่อหลักที่สำคัญที่สุด ใช้สำหรับจ่ายไฟให้เมนบอร์ดโดยตรง โดยรูปแบบขั้วจะเหมือนกันแทบทุกรุ่น ทำให้สามารถจดจำและใช้งานได้อย่างมั่นใจ

ขั้วต่อไฟ 12V (CPU Power)

สายไฟส่วนนี้มักเป็นสีเหลือง (และมีสายกราวด์ร่วม) ใช้จ่ายไฟให้กับ CPU โดยตรง ปกติจะมาในรูปแบบ 4 พิน เพื่อให้ซีพียูทำงานได้อย่างมีประสิทธิภาพ

ขั้วต่อสายไฟ EPS12V (8 พิน)

เป็นขั้วต่อสำหรับเมนบอร์ดที่ต้องการพลังงานสูง เช่น เซิร์ฟเวอร์หรือระบบขนาดใหญ่ แม้คอมพิวเตอร์ทั่วไปจะไม่ค่อยใช้ แต่ในเครื่องระดับสูงก็เริ่มพบได้มากขึ้น

ขั้วต่อ PCI Express (PCIe)

ขั้วนี้ใช้สำหรับจ่ายไฟให้การ์ดจอ เหมาะกับเครื่องที่ต้องการประสิทธิภาพสูง เช่น เกมมิ่งหรือกราฟิก หาก PSU จ่ายไฟได้เสถียร ก็จะช่วยให้การ์ดจอทำงานได้เต็มประสิทธิภาพและยืดอายุการใช้งาน

ขั้วต่อสายไฟแบบ Molex (สายพ่วง)

มักพบในอุปกรณ์รุ่นเก่า ใช้จ่ายไฟให้ฮาร์ดดิสก์แบบเก่า พัดลม หรืออุปกรณ์เสริมบางประเภท ปัจจุบันยังพบใน PSU บางรุ่น โดยเฉพาะรุ่นมือสองหรือรุ่นเก่า

ขั้วต่อสายไฟ SATA

ใช้จ่ายไฟให้กับอุปกรณ์จัดเก็บข้อมูลแบบ SATA เช่น SSD และ HDD รุ่นใหม่ ถือเป็นมาตรฐานใน PSU ปัจจุบัน หากไม่มีขั้วนี้ มักเป็นรุ่นที่ค่อนข้างเก่าแล้ว



วิธีตรวจสอบ Power Supply สีสายไฟเส้นไหนผิดปกติ



ส่วนใหญ่การตรวจสอบ Power Supply สีสายไฟ เพื่อแก้ไขให้ กลับมาเป็นปกตินั้นเป็นเรื่องที่คุณสามารถทำเองได้ แต่ถ้า PSU ดันเสียขึ้นมาแนะนำว่าการเลือกซื้อใหม่อาจคุ้มค่ามากกว่า ดังนั้นเรามาเก็บข้อมูลอาการผิดปกติ เพื่อนำไปใช้ดูแล PSU ของคุณกันดีกว่า

• ถอดสายไฟ

แม้ว่าอาจเป็นขั้นตอนที่ละเอียด แต่การถอดสายไฟของ PSU ออกมาทั้งหมดเพื่อตรวจสอบก็เป็นวิธีที่จะทำให้คุณเห็นถึงความผิดปกติขั้นพื้นฐานได้ง่ายดายมากที่สุด

• ตรวจสอบทีละเส้น

แนะนำให้คุณนำสายไฟสีเดียวกันมาทดสอบโดยด้านหนึ่งเสียบเข้ากับช่องต่อสายของเส้นเขียว และอีกด้านหนึ่งเข้ากับช่องของเส้นดำ หากทุกอย่างปกติก็ถือว่ายังใช้งานได้ปกติ

• ตรวจสอบด้วยการนำสายไฟเข้ากับขั้วรับท้าย

วิธีการตรวจสอบแบบนี้ให้คุณนำสายไฟเข้ากับขั้วรับท้ายของ PSU และนำปลายอีกข้างหนึ่งเสียบเข้ากับปลั๊กไฟบ้าน เพื่อทดสอบการทำงานว่ายังปกติหรือไม่

• ตรวจสอบขั้ววัดไฟลบ

สายที่จำเป็นสำหรับ PSU ทุกเครื่อง โดยให้คุณนำขั้ววัดไฟลบเสียบเข้าไปกับที่จ่ายไฟของสายสีดำ และขั้ววัดไฟบวกของสายสีแดง ไปเสียบกับขั้วจ่ายไฟสีเหลือง วิธีนี้จะช่วยให้คุณสามารถตรวจสอบได้ว่า PSU นั้นสามารถจ่ายไฟออกมา 12V ถูกต้องหรือไม่

• ตรวจสอบขั้ววัดไฟบวก

สายสีแดงคือส่วนที่คุณต้องตรวจสอบในวิธีการนี้ โดยนำมิเตอร์ไปเสียบเข้าขั้วจ่ายของสีแดง ส่วนขั้ววัดไฟลบของมิเตอร์ให้อยู่ที่เดิม ถ้าไฟออกมาเป็น 5V ถือว่ายังปกติ

• ตรวจสอบการจ่ายไฟ

หากพบว่า PSU จ่ายไฟออกมาสูงหรือต่ำกว่า 5V และ 12V นั่นแสดงว่ามีอะไรผิดปกติขึ้นอย่างแน่นอน ซึ่งถ้าสายดำยังดีอยู่ก็จะปลอดภัยจากอันตรายไฟรั่ว แนะนำว่าให้เลือกเก้าอี้เล่นคอมพิวเตอร์คุณภาพดีที่ไม่นำไฟช่วยเพิ่มความปลอดภัยไปอีกขั้น



อยากได้ Power Supply สีไหน iHAVECPU พร้อมบริการคุณ

เรื่องของสายไฟในอุปกรณ์อย่าง Power Supply นั้นต้องยอมรับเลยว่ามีหลากหลายเส้นและสี ทำให้หลายคนอาจเกิดความสับสน แต่เนื่องจากเป็นแหล่งจ่ายไฟที่สำคัญกับคอมพิวเตอร์จึงละเลยไม่ได้ ดังนั้นมาเพิ่มความง่ายดายในการใช้งานและดูแลด้วยการให้ทาง iHAVECPU ดูแลให้คุณ ตั้งแต่ขั้นตอนของการเลือกสเปค PSU ให้เหมาะกับกำลังไฟที่ต้องใช้ และทำการตั้งค่าเสียบสายทุกอย่างให้คุณแบบพร้อมใช้งาน ทุกเรื่องที่เกี่ยวกับอุปกรณ์คอมพิวเตอร์มาปรึกษาเรา รับรองว่าไม่มีผิดหวังอย่างแน่นอน

หากคุณต้องการติดต่อสอบถามข้อมูลเพิ่มเติม สามารถเข้ามาพูดคุยได้ผ่านแชทที่หน้าเว็บไซต์ หรือที่ LINE รวมทั้งติดตามข่าวสารอัปเดตผ่านทาง Facebook ของเรากันได้เลย



รวมคำถามเกี่ยวกับสายไฟของพาวเวอร์ซัพพลาย

• สายไฟ Power Supply มีสีไหนบ้าง

ปัจจุบันสายไฟของ PSU นั้นมี 10 สาย ซึ่งแต่ละสีที่ต่างกันนั้นก็จะจ่ายไฟ และทำหน้าที่ควบคุมส่วนต่าง ๆ ที่แตกต่างกันไปนั่นเอง ซึ่งสีที่ใช้ในปัจจุบันคือ สายสีดำ สายสีส้ม สายสีแดง สายสีเหลือง สายสีฟ้า สายสีเขียว สายสีม่วง สายสีเทา สายสีน้ำตาล และสายสีขาว

• การต่อสาย Power Supply ทำอย่างไร

1. เลือก Power Supply ที่ต้องการ เปิดเคสคอม และหาตำแหน่งวาง

2. ใส่ Power Supply และยึดไว้กับที่

3. เชื่อมต่อ Power Supply กับเมนบอร์ด โดยดูที่หัว 20/24 pin

4. ดูที่ Port 20/24 และทำให้เชื่อมต่อกัน

5. เชื่อมต่อสาย SATA จากเมนบอร์ดเข้า HDD หรือ SSD

• ขั้วสายไฟแบบ ATX 4 pin คืออะไร

ขั้วต่อสายไฟ CPU 8-PIN CPU สามารถแบ่งเป็น 4+4 PIN ใช้สำหรับจ่ายไฟให้กับ CPU

• วิธีเช็คไฟ Power Supply

วิธีเบื้องต้นที่ง่ายที่สุดคือ เมื่อเริ่มใช้งานแล้วมีเสียงพัดลมแสดงว่า PSU ยังมีไฟเข้า แต่ถ้าสังเกตว่าพัดลมหมุนแต่ดูการใช้งานผิดปกติ ส่วนนี้อาจเป็นระบบภายในแนะนำว่าให้เรียกช่างมาช่วยตรวจสอบจะดีที่สุด
